【求教】L293D驱动28BYJ-48步进电机方法

honyfox · 发表于 2013-10-8 22:03:22

本帖最后由 honyfox 于 2013-10-8 22:06 编辑

硬件基础太差，看了半天，实在没搞懂L293D驱动28BYJ-48的接线方法，主要是不知道怎么L293D的接线针脚怎么和原理图上的连接方法对应，求赐教接线方法！

PS:这个L293D是可堆叠的，我直接插在Arduino板上面的。

L293D

L293D原理图

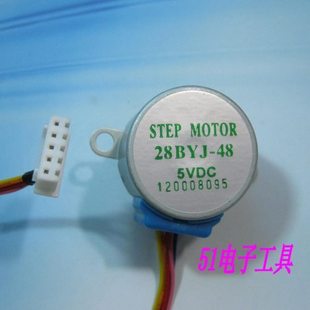

28BYJ-48步进电机在弘毅大哥之前的教学贴里面有结构图

i7456 · 发表于 2013-10-9 10:34:11

http://learn.adafruit.com/adafruit-motor-shield

honyfox · 发表于 2013-10-10 07:41:48

i7456 发表于 2013-10-9 10:34
http://learn.adafruit.com/adafruit-motor-shield

非常感谢！！
我之前也是查了好久资料没搞定才来发帖求助的，正好也翻到过这个网页，我也这样接过，但是电机毫无反应呢，我换了好几次接线的颜色，仍然没搞定。
还求稍详细一点的说明。谢谢！！

i7456 · 发表于 2013-10-10 10:01:32

电机是怎么接线的？
电机是多少伏的？是如何供电的？供电电压是多少？

honyfox · 发表于 2013-10-10 10:23:46

本帖最后由 honyfox 于 2013-10-10 10:26 编辑

i7456 发表于 2013-10-10 10:01
电机是怎么接线的？
电机是多少伏的？是如何供电的？供电电压是多少？

现在就不知道哪根线插哪个接头，这个应该是有励磁顺序的吧？

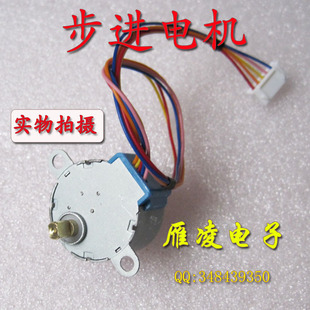

电机是四相五线的，5V，通过L293D驱动板供电，如图：

i7456 · 发表于 2013-10-11 09:25:17

honyfox 发表于 2013-10-10 10:23
现在就不知道哪根线插哪个接头，这个应该是有励磁顺序的吧？

电机是四相五线的，5V，通过L293D驱动板 ...

http://www.jasonbabcock.com/computing/breadboard/unipolar/index.html

万用表有吧？

honyfox · 发表于 2013-10-13 22:19:22

i7456 发表于 2013-10-11 09:25
http://www.jasonbabcock.com/computing/breadboard/unipolar/index.html

万用表有吧？

正在学习硬件中，谢谢指教！

追梦--小武 · 发表于 2014-2-27 21:19:09

我买的也是这板子，能告诉我怎么控制直流电机吗？如何编程？？？急求加跪求！！

honyfox · 发表于 2014-2-27 21:45:17

追梦--小武发表于 2014-2-27 21:19
我买的也是这板子，能告诉我怎么控制直流电机吗？如何编程？？？急求加跪求！！

板子上标示出来的，M1、M2、M3、M4，可以驱动4个直流电机

追梦--小武 · 发表于 2014-2-28 13:32:47

honyfox 发表于 2014-2-27 21:45
板子上标示出来的，M1、M2、M3、M4，可以驱动4个直流电机

主要是编程，8个信号控制脚每个脚的是干啥用的啊就是对应uno板上的3.4.5.6.7.8.9.10.11.12脚不知道每个脚的的意思没法编程啊

神乎其技 · 发表于 2015-1-22 16:44:49

2015年才学arduino，也遇到这个问题不会解决
